Сверлильно-присадочный станок Filato FL-21

Станок используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применен для сверления отверстий под 45 и под 90 градусов для дальнейшей сборки рамочных конструкций, фасадов, и иных изделий.

Область применения

Однотраверсный станок применяется на мебельных предприятиях всех производственных мощностей, является широко универсальным.

Схема обработки

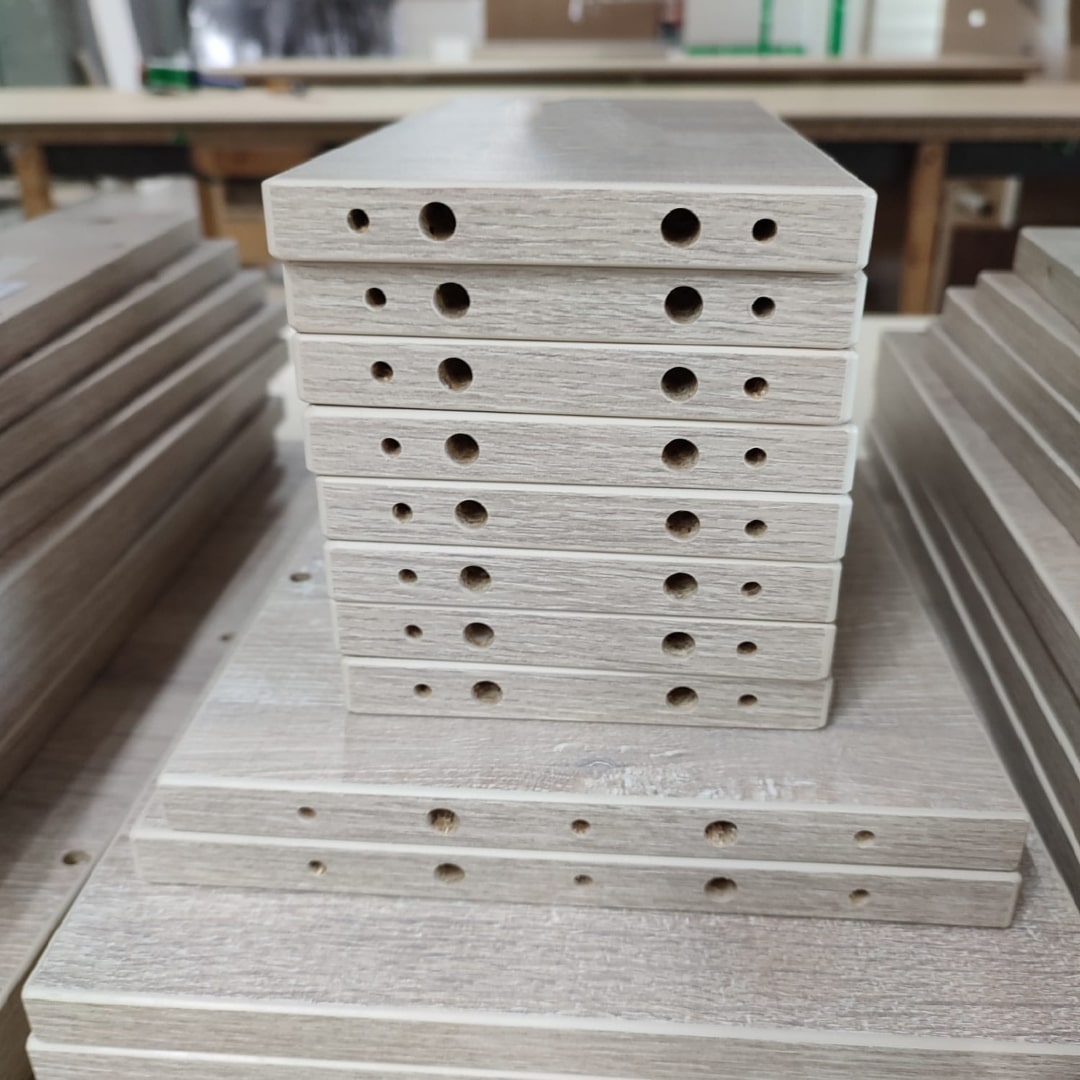

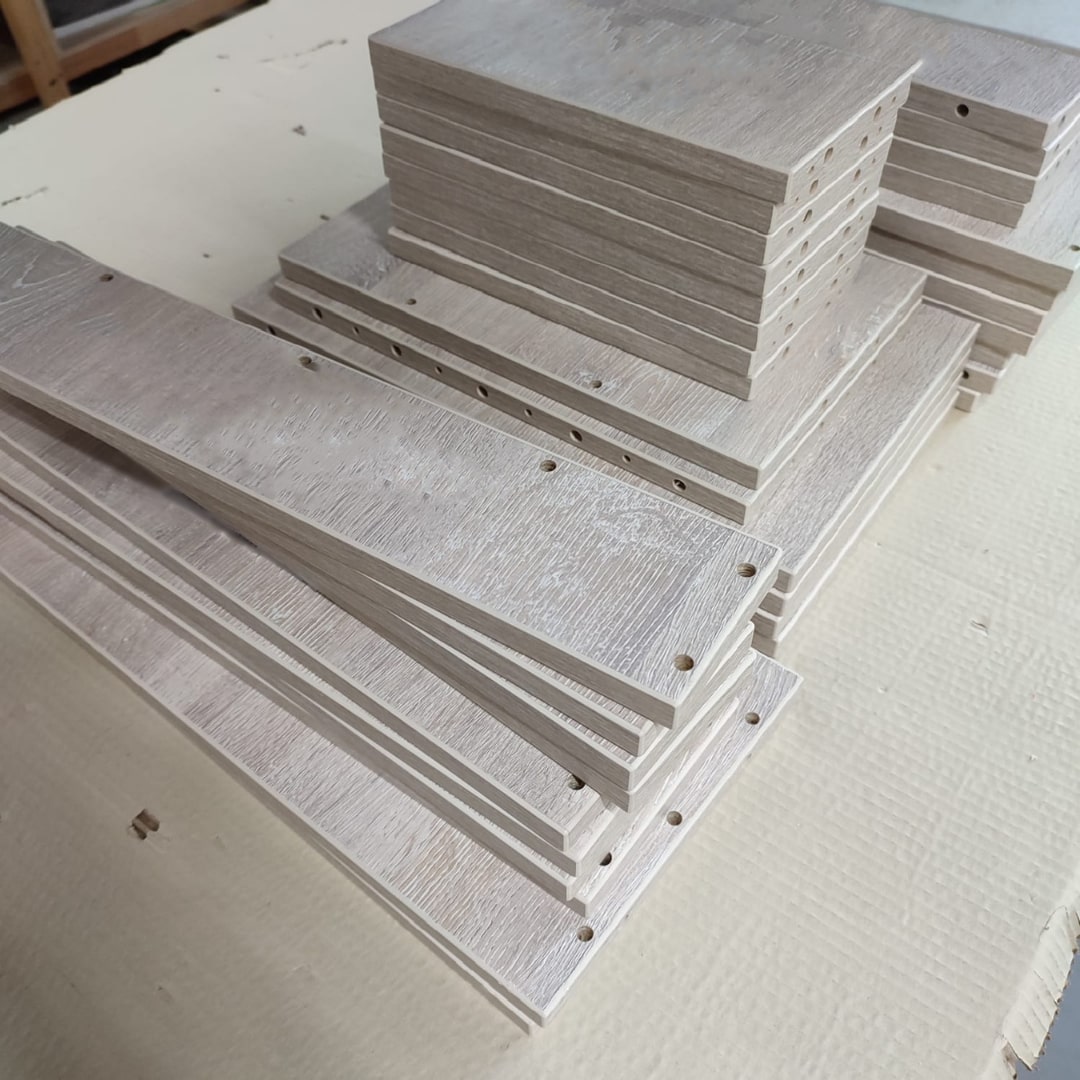

Получаемые изделия

Конструктивные особенности

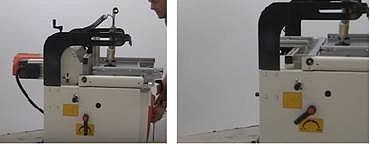

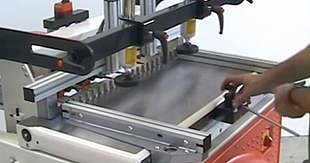

СВЕРЛИЛЬНАЯ ГРУППА

Присадочная группа имеет возможность вертикального и горизонтального позиционирования, с возможностью фиксации в промежуточных положениях; Это дает возможность сверления и в пласть, и в торец деталей, а также сверления под углом 45 градусов

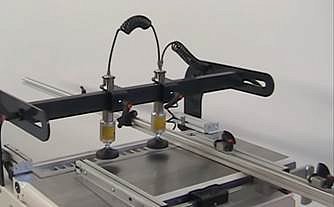

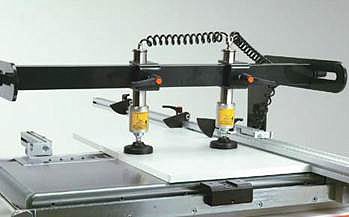

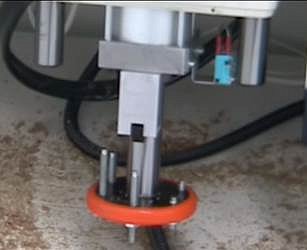

ПНЕВМОПРИЖИМЫ

Деталь фиксируется двумя вертикальными пневматическими прижимами

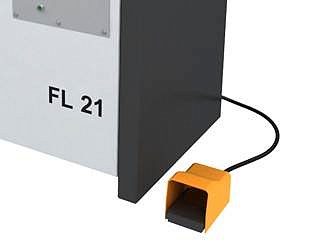

УПРАВЛЕНИЕ ЦИКЛОМ

Начало сверлильного цикла осуществляется в автоматическом режиме нажатием педали

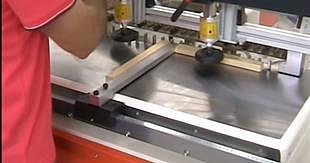

БАЗИРУЮЩИЕ ЛИНЕЙКИ

В комплект поставки включена профильная алюминиевая линейка с миллиметровой шкалой длиной 3000 мм, с четырьмя откидными упорами для быстрого позиционирования заготовок, а также 2 вертикальных упора для совмещения вертикального и горизонтального сверления

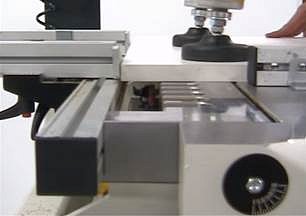

СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ

Удобный револьверный узел позволяет быстро установить требуемую глубину отверстий благодаря специальной миллиметровой шкале

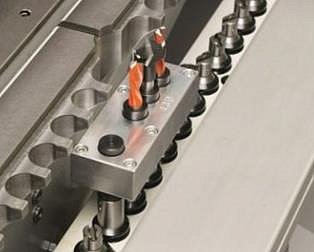

БЫСТРОСЪЕМНЫЕ ЦАНГИ

Вместе со станком поставляются быстрозажимные патроны в количестве 10 шт.

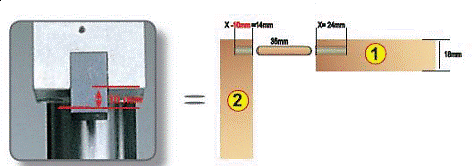

Система автоматической компенсации глубины сверления

Система автоматической компенсации глубины сверления при переходе траверсы из вертикального в горизонтальное положение

Дополнительная комплектация

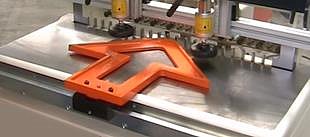

УСТРОЙСТВО ДЛЯ ПРИСАДКИ УГЛОВЫХ ДЕТАЛЕЙ

Представляет собой специальный циркуль, и позволяет быстро настроить одинаковое расстояние на перпендикулярных упорах для засверливания деталей с зеркальными картами присадки.

УСТРОЙСТВО ДЛЯ СВЕРЛЕНИЯ ПОД 45°

Позволяет забазировать заготовки рамочных фасадов и иных деталей под 45° относительно сверлильной группы для засверливания отверстий под шканты для их дальнейшей сборки.

УСТРОЙСТВО ДЛЯ СВЕРЛЕНИЯ РАМОЧНЫХ ФАСАДОВ ПОД 90°

Позволяет забазировать заготовки рамочных фасадов и иных деталей под 0° и под 90°  относительно сверлильной группы для засверливания отверстий под шканты для их дальнейшей сборки.

СИСТЕМА TRI-MATIC ДЛЯ СВЕРЛЕНИЯ ОТВЕРСТИЙ ПОД ПЕТЛИ

Устройство позволяет засверлить за одну установку отверстия под петли и под крепежные винты.

Модель -FL-21

Кол-во шпинделей, шт. -21

Расстояние между двумя соседними шпинделями, мм -32

Количество сверлильных траверс, шт. -1

Расстояние между двумя крайними шпинделями, мм -640

Размер рабочего стола, мм -864 х 500

Макс. глубина сверления, мм -70

Частота вращения шпинделей, об/мин -2800

Мощность эл. двигателя, кВт -1,5

Рабочее давление, атм. -6 - 8

Габаритные размеры

Длина, мм-1030

Ширина, мм-1030

Высота, мм -1285

Вес, кг -300
