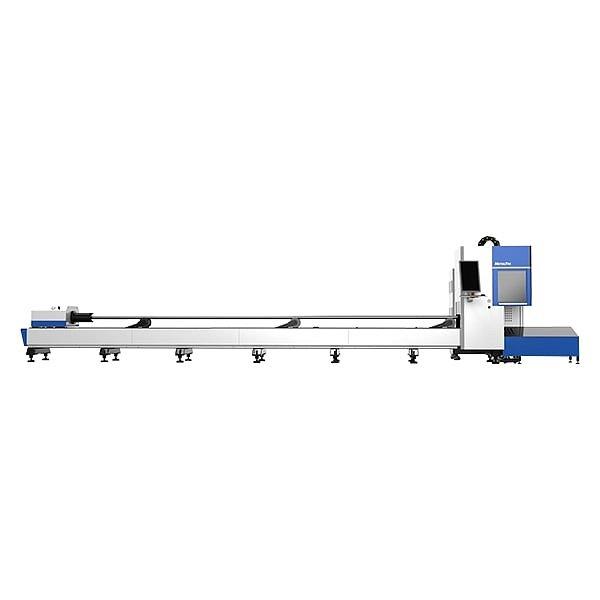

MetalTec T-6016 (1000W) оптоволоконный лазерный станок для металлических труб
- В наличии
- Код: MT T6016 1000
Цену уточняйте
- +7 (707) 710-55-00Менеджер
- +7 (747) 331-01-01Директор
НАЗНАЧЕНИЕ:
Лазерный комплекс MetalTec Т-6016 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.

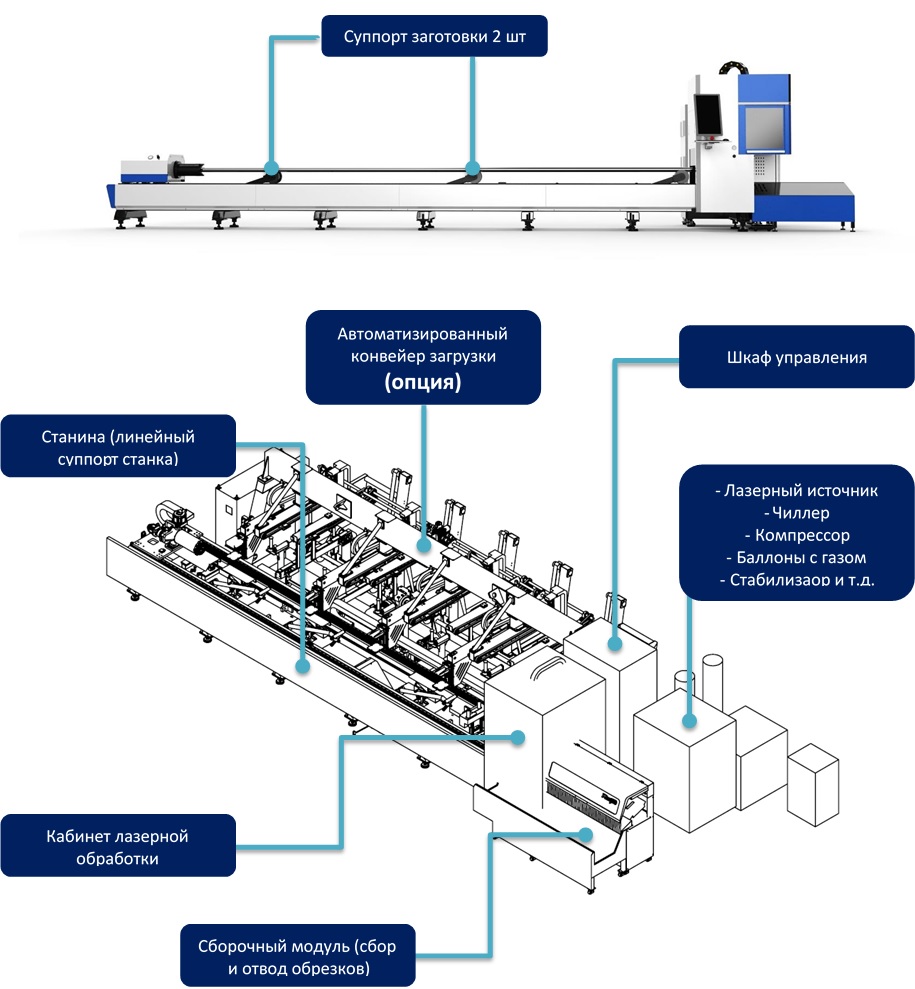

КОНСТРУКТИВНАЯ СХЕМА СТАНКА:
СООТНОШЕНИЕ МОЩНОСТИ ЛАЗЕРНОГО ИСТОЧНИКА, ТОЛЩИН И СКОРОСТИ РЕЗКИ:
| Материал | Толщина (мм) | Скорость резки (м/мин) | Рабочий газ | Давление газа | Тип сопла | Высота фокуса |
| Углеродистая сталь | 1 | 18 | N2 | 10 | 1.5S | 0,6 |
| 3 | 3 | O2 | 0,6 | 1.0D | 1 | |
| 6 | 1,5 | 0,6 | 1.5D | 1 | ||
| 8 | 1,1 | 0,6 | 1.5D | 1 | ||
| 10 | 0,8 | 0,6 | 2.5D | 1 | ||
|
Нержавеющая сталь |
1 | 20 | N2 | 12 | 1.5S | 0,6 |
| 2 | 6 | 14 | 2.0S | 0,6 | ||
| 3 | 3 | 16 | 3.0S | 0,6 | ||
| 4 | 1 | 16 | 3.0S | 0,6 | ||
| 5 | 0,6 | 18 | 3.5S | 0,5 | ||
|
Алюминий |
1 | 18-20 | N2 | 12 | 1.5S | 0,6 |
| 2 | 5 | 14 | 2.0S | 0,6 | ||
| 3 | 1,5 | 16 | 3.0S | 0,6 | ||
|
Медь / Латунь |
1 | 12 | N2 | 12 | 2.0S | 0,6 |
| 2 | 2 | 14 | 2.0S | 0,6 | ||
| 3 | 0,8 | 16 | 3.0S | 0,6 |
КОМПЛЕКТАЦИЯ:
- ЛАЗЕРНЫЙ ИСТОЧНИК
- ПНЕВМАТИЧЕСКИЙ ПРИВОДНОЙ ЗАХВАТ
- ВЫСОКОТОЧНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА ВРАЩЕНИЯ ЗАГОТОВКИ
- АВТОМАТИЧЕСКИЕ ОПОРЫ СУППОРТА
- ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ПРИВОДНОЙ ПНЕВМОПАТРОН ДЛЯ ФИКСАЦИИ ЗАГОТОВОК
- ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)
- ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)
- КОСОЗУБАЯ РЕЙКА ПО ОСЯМ
- ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ)
- ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000
- ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ)
- ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC/AirTAc (ЯПОНИЯ)
- ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A / HK
- ПРОМЫШЛЕННЫЙ LED ДИСПЛЕЙ
Модель -T-6016
Длина труб, мм -6000
Диаметр труб, мм -20 - 160
Режущая головка (Швейцария)
RAYTOOLS / METALTEC CH3000 - Настройка фокусного расстояния
Автофокус -Вид охлаждения
Чиллер HAN LI / S&A / HK (Китай) - Направляющие по осям
Роликовые квадратного сечения- Передача по осям
Шестерня - рейка
Передача по оси Z- Шарико-винтовая пара TBI
Датчик высоты -Автоматический
Система управления -TubesT-Lite
Редуктор -SHIMPO-NIDEC (Япония)
Пневматические элементы -SMC/AirTac (Япония)
Электрокомпоненты -SCHNEIDER (Франция)
Точность позиционирования, мм - ± 0,03
Точность повторного позиционирования, мм - ± 0,02
Ускорение -до 1,2 G
Напряжение, В -380
Гарантия на станок -2 года
Лазер
Тип лазера -Оптоволоконный лазер
Длина волны лазера, нм -1070
Срок работы лазера, ч -До 100 000
Производитель источника -MAXPHOTONICS
Мощность источника, Вт -1000
Гарантия на лазерный источник -2 года
Двигатели -Серводвигатели по осям W1, кВт
FUJI 2 кВт (Япония) -Серводвигатель по оси W2, кВт
FUJI 1,5 кВт (Япония) -Серводвигатели по осям Y2, кВт
FUJI 2 кВт (Япония) -Серводвигатель по оси X, кВт
FUJI 1 кВт (Япония) -Серводвигатель по оси Z, кВт
FUJI 0,4 кВт (Япония) -Резка
Максимальная скорость резки, м/мин -До 30
Максимальная скорость холостого хода, м/мин -До 100
Минимальная ширина резки, мм -0,12
Габаритные размеры оборудования в сборе
Длина, мм -8500
Ширина, мм -2100
Высота, мм -2500
Вес, кг -3000
| Основные атрибуты | |
|---|---|
| Производитель | Metaltec |
| Страна производитель | Китай |
- Цена: Цену уточняйте
