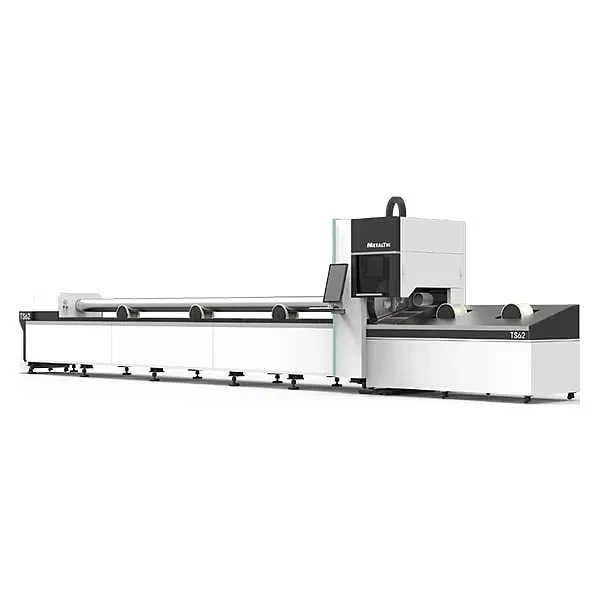

MetalTec TS62 оптоволоконный лазерный станок для металлических труб и профилей

НАЗНАЧЕНИЕ:

Лазерный станок MetalTec ТS62 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Металлические трубы и профили любой формы.

СФЕРЫ ПРИМИНЕНИЯ С ТАНКОВ:

Металлообработка, строительство, машиностроение и т.д.

ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:

УСТАНОВОЧНЫЕ ГАБАРИТЫ:

КОМПЛЕКТАЦИЯ:

• ЦЕЛЬНОСВАРНАЯ СТАНИНА
• ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)
• ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)
• КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ - РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У
• АВТОМАТИЧЕСКОЕ ПОДДЕРЖИВАЮЩЕЕ УСТРОЙСТВО (ПНЕВМАТИЧЕСКАЯ СИСТЕМА SMC)
• АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ И ПНЕВМОЗАЖИМНОЙ ПАТРОН
• ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» Мощность 1000 - 4000 Вт
• РЕЖУЩАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)
• ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ YASKAWA (ЯПОНИЯ)
• ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO)
• СТОЙКА УПРАВЛЕНИЯ
• ЧИЛЛЕР HANLI H-1000
• ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «FSCUT3000S»
• АСПИРАЦИОННАЯ УСТАНОВКА
• ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «FSCUT3000S»

Модель -TS62

Длина труб (максимальная), мм -6000

Наружный диаметр трубы (мин-макс), мм -20 - 220

Ход по Х, мм -250

Ход по Y, мм -650

Ход по Z, мм -300

Вид охлаждения -Чиллер HAN LI

Направляющие по осям X, Y, Z -Линейные направляющие повышенной жесткости HIWIN (Тайвань) – 30 мм (квадратного сечения)

Передача по осям X,Y -Косозубые передачи шестерня-рейка YYC (Тайвань)

Передача по оси Z -Высокопрецизионная шарико-винтовая пара TBI

Редуктор -NIDEC - SHIMPO (Япония)

Пневматические элементы (пневмовалы для подачи листа) -SMC (Япония)

Элетрокомпоненты -SCHNEIDER (Германия)

Датчик высоты -Автоматический

Система управления -Cypcut

Поддерживаемые форматы файлов -CAD, CorelDRAW, plt, AI, dxf

Смазка -Централизованная система смазки

Ускорение -до 0,8 G

Точность позиционирования, мм - ± 0,03

Точность повторного позиционирования, мм - ± 0,02

Напряжение, В -380

Частота тока, Гц -50

Гарантия на станок (механическую часть) -1 год

Лазер

Тип лазера -Оптоволоконный лазер

Режущая голова -Raytools (Автофокусировка)

Производитель лазера -Raycus

Мощность лазера, Вт -1000 - 4000

Длина волны лазера, нм -1070 (+/- 10)

Срок работы лазера, ч -100 000

Гарантия на лазерный источник -2 года

Двигатели -Двигатель по оси Х

Серводвигатель YASKAWA (Япония) 0,85 кВт -Двигатель по оси Y

Серводвигатель YASKAWA (Япония) 3 кВт -Двигатель по оси W1

Серводвигатель YASKAWA (Япония) 3 кВт -Двигатель по оси W2

Серводвигатель YASKAWA (Япония) 1,8 кВт -Двигатель по оси Z

Серводвигатель YASKAWA (Япония) 0,4 кВт -Резка

Максимальная скорость резки, м/мин -30

Максимальная скорость холостого хода, м/мин -80

Минимальная ширина резки, мм -0,12

Габаритные размеры

Длина, мм -10 776

Ширина, мм -2247

Высота, мм -2353

Вес, кг -3000
