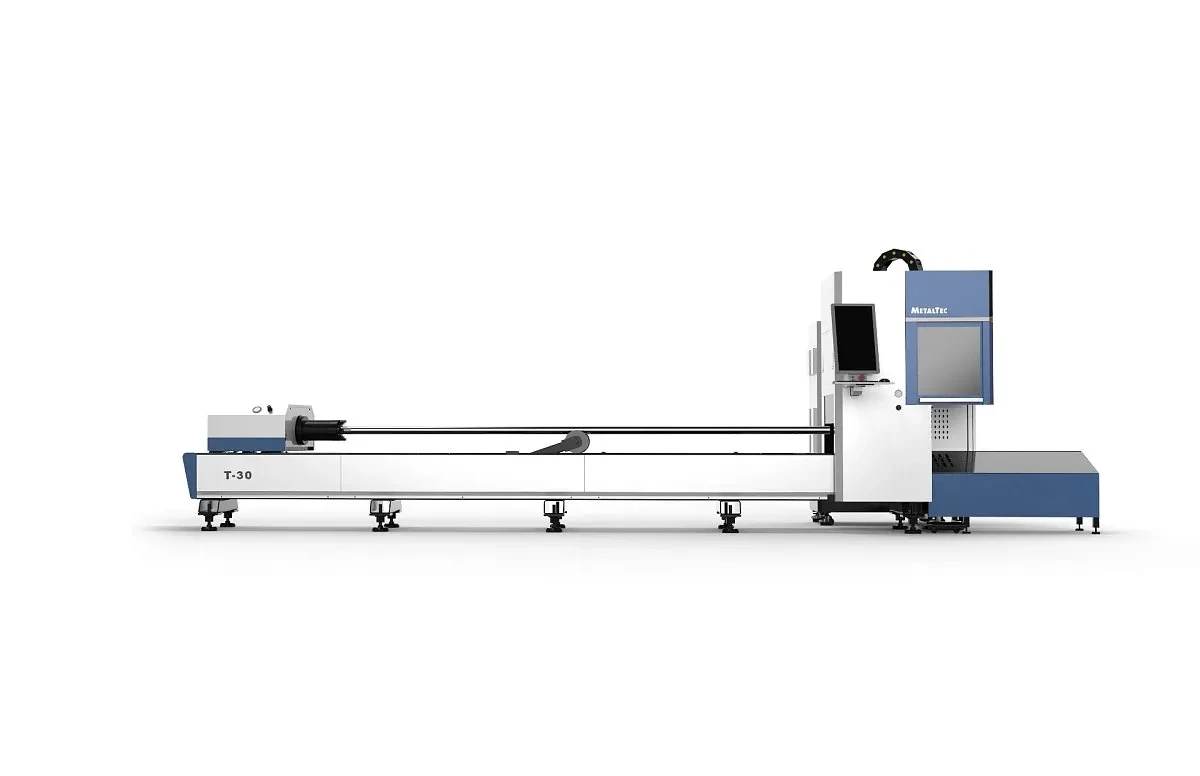

METALTEC T-30 (MAXPHOTONICS 3000W) оптоволоконный лазерный станок для металлических труб

НАЗНАЧЕНИЕ:

Лазерный станок MetalTec Т-30 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Металлические трубы и профили любой формы.

СФЕРЫ ПРИМИНЕНИЯ С ТАНКОВ:

Металлообработка, строительство, машиностроение и т.д.

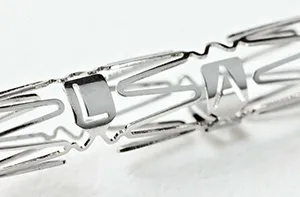

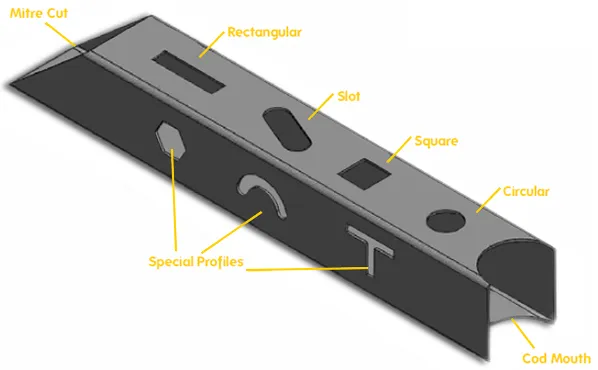

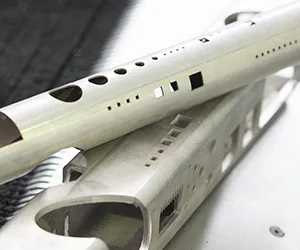

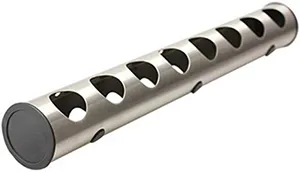

ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:

УСТАНОВОЧНЫЕ ГАБАРИТЫ:

• Оптоволоконный лазерный комплекс MetalTec T-30
• Лазерный источник MAXPHOTONICS
• Серводвигатели / драйвера FUJI (Япония) (5шт.)
• Редуктор SHIMPO-NIDEC (Япония)
• Интегрированная консоль управления с ЖК-дисплеем и ПК
• Система управления лазерной резкой FS CUT 3000S / TUBEST-Lite+TUBE PRO
• Датчик отслеживания высоты до поверхности листа автоматический
• Лазерная режущая голова с функцией Автофокусировки Raytools (A-focus) (Швейцария)
• Система безопасности при падении давления газа (автоматический датчик давления)
• Чиллер HAN LI / S&A / HK
• Беспроводной пульт управления
• Автоматическая система смазки
• Система пылеудаления (вытяжной эксгаустерный вентилятор)
• Датчик безопасности при падении давления рабочего газа
• Стабилизатор напряжения
• Электромагнитный клапан AIRTac (Тайвань)
• Пропорциональный клапан SMC (Япония
• Модель -T-30

• Длина труб (максимальная), мм -3000

  Наружный диаметр трубы (мин-макс), мм -20 - 160

  Вид охлаждения -Чиллер HAN LI / S&A (Китай)

  Направляющие по осям -HIWIN (Тайвань) (квадратного сечения)

  Передача по осям -Шестерня – рейка

  Передача по оси Z -Шарико-винтовая пара TBI (Тайвань)

  Редуктор -SHIMPO-NIDEC (Япония)

  Пневматические элементы -SMC/AirTac(Япония)

  Электрокомпоненты -SCHNEIDER (Франция)

  Датчик высоты -Автоматический

  Система управления -Tubes T-Lite + Tube PRO (FSCUT3000)

  Смазка -Централизованная система смазки

  Ускорение -до 0,8 G

  Точность позиционирования, мм - ± 0,03

  Точность повторного позиционирования, мм - ± 0,02

  Напряжение, В -380

  Гарантия на станок (механическую часть) -2 года

  Лазер

  Тип лазера -Оптоволоконный лазер

  Режущая голова -Raytools BM 110 (Швейцария)

  Настройка фокусного расстояния -Автофокус

  Производитель источника -MAXPHOTONICS

  Мощность лазера, Вт -3000

  Длина волны лазера, нм -1070

  Срок работы лазера, ч -до 100 000

  Гарантия на лазерный источник -2 года

  Двигатели -Сервовигатели по осям W1, кВт

  Серводвигатель FUJI 1.8 кВт (Япония) -Серводвигатель по оси W2, кВт

  Серводвигатель FUJI 1,3 кВт (Япония) -Сервовигатели по осям Y2, кВт

  Серводвигатель FUJI 1,8 кВт (Япония) -Серводвигатель по оси X, кВт

  Серводвигатель FUJI 1 кВт (Япония) -Серводвигатель по оси Z, кВт

  Серводвигатель FUJI 0,4 кВт (Япония) -Резка

  Максимальная скорость резки, м/мин -до 20

  Максимальная скорость холостого хода, м/мин -до 80

  Минимальная ширина резки, мм -0,12

  Габаритные размеры

  Длина, мм -6200

  Ширина, мм -2400

  Высота, мм -2400

  Вес, кг -2000
