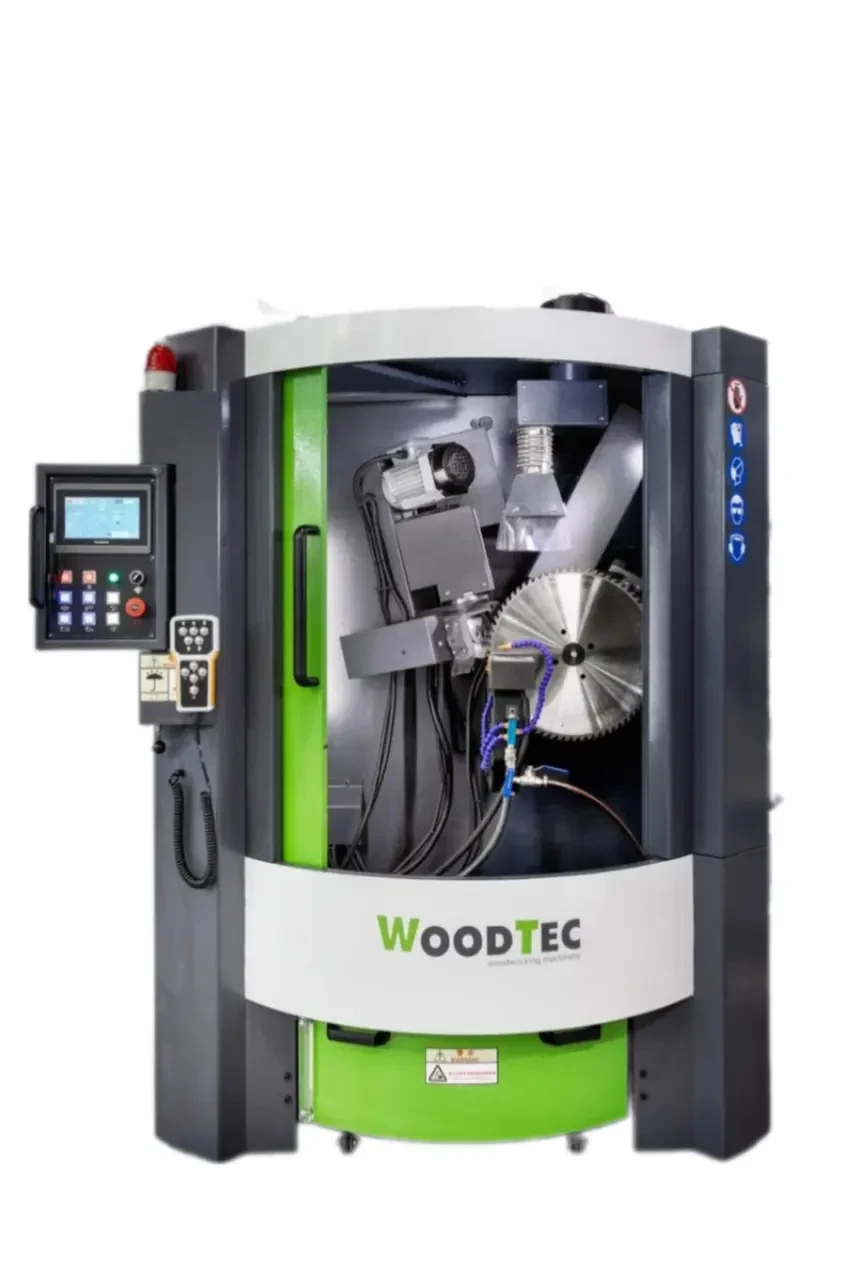

Автоматический станок для заточки дисковых пил с напайками WoodTec WK-600A

Назначение

Автоматический станок с ЧПУ предназначен для заточки дисковых пил с напайками, применяемых в деревообработке, металлообработке и обработке полимерных материалов и пластиков.

Область применения

Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются дисковые пилы диаметром от 100 до 600 мм с прямой, скошенной, трапециевидной или комбинированной формой зубьев.

Также станок рекомендуется для сервисных центров по заточке дереворежущего инструмента.

Конфигурация станка

Конструктивные особенности

	Схемы обработки

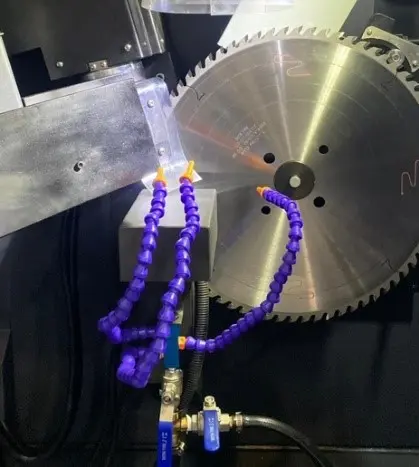

	СОЖ В качестве охлаждающей жидкости (СОЖ) применяется водосмешиваемая эмульсия, которая подается в зону заточки при помощи гибкого коленчатого шланга (3шт), что препятствует перенагреванию пилы и заточного круга во время заточки.

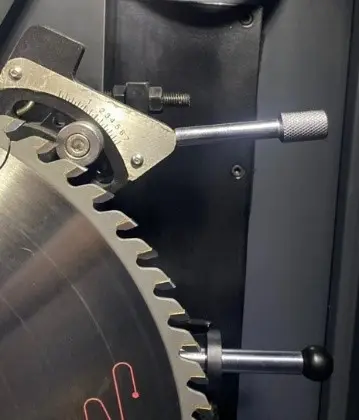

	Пила Настройка диаметра пилы осуществляется по градуированной шкале. Пошаговое перемещение пилы на зуб осуществляется толкателем, работающим от сервопривода, что обеспечивает точность и плавность процесса заточки.

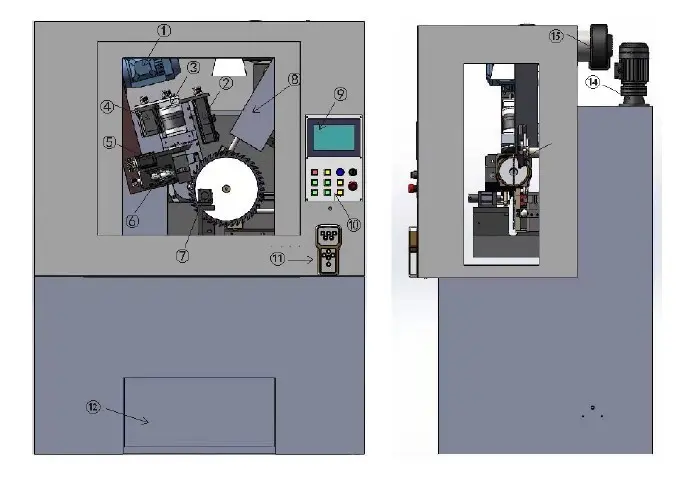

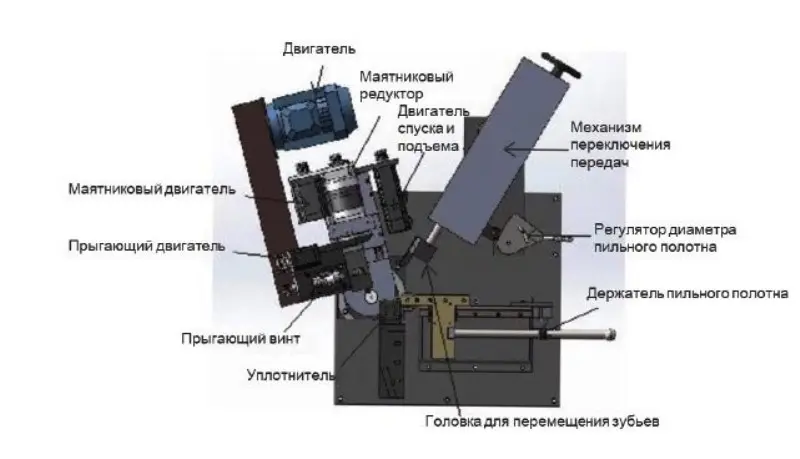

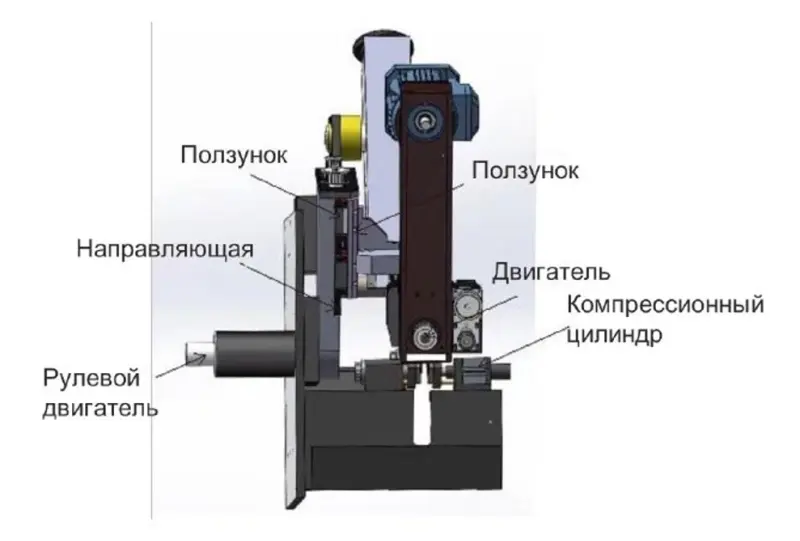

Детали станка:

1. Двигатель
2. Двигатель спуска и подъема
3. Маятниковый редуктор
4. Маятниковый двигатель
5. Прыгающий двигатель
6. Прыгающий винт
7. Компрессор
8. Механизм переключения передач
9. Экран
10. Панель управления
11. Многофункциональная ручка
12. Бак для воды
13. Регулятор диаметра пильного полотна
14. Рулевой двигатель
15. Вакуумный вентилятор

Особенности работы станка:

Функции компьютера

• На пульте можно изменить параметры и быстро найти нужную функцию и пролистать экран одним прикосновением.
• При выключенном питании программа сохраняет все заданные значения.
• Скорость и частота обработки могут быть установлены в цифровом виде на сенсорном экране и отображаться в цифровом виде, что значительно повышает точность работы станка.
• Точность настройки данных достигает 0,01 мм.
• Кнопки расположены на сенсорном экране, и управление ими очень простое и понятное.
• Функция автоматического обнаружения неисправностей отображает возникающие неисправности на экране, тем самым оператор может быстро отремонтировать машину в соответствии с неисправностью на экране.
• Сервоприводная система управления с высоким разрешением обеспечивает быстрое и точное шлифование, значительно повышая эффективность производства.
• Основная система управления станка изготовлена тайваньской компанией PLC Yonghong, другие электрические компоненты также импортного производства, что обеспечивает долгосрочную и надежную работу системы управления.

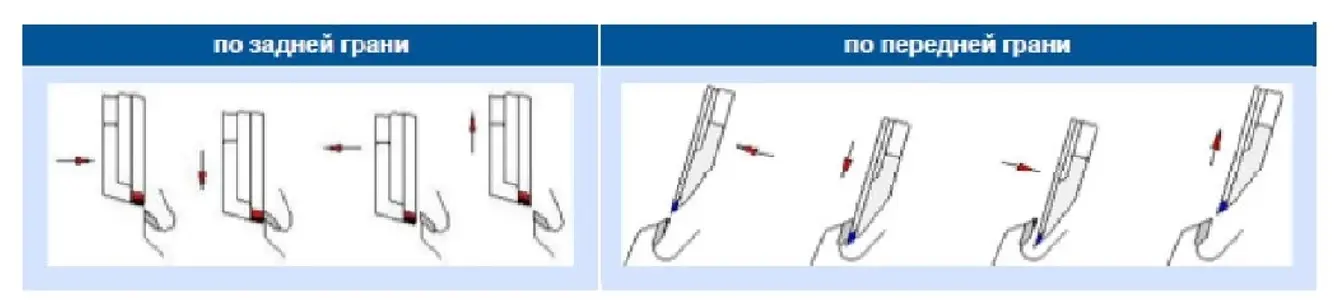

Траектория движения заточного круга

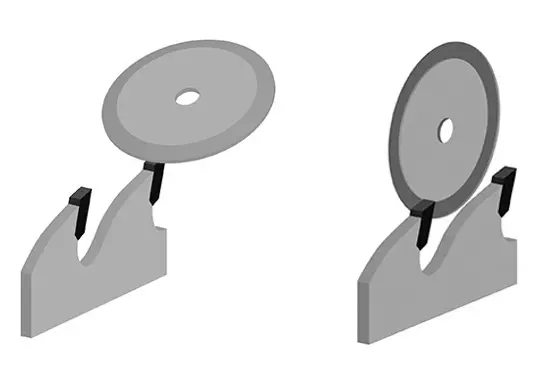

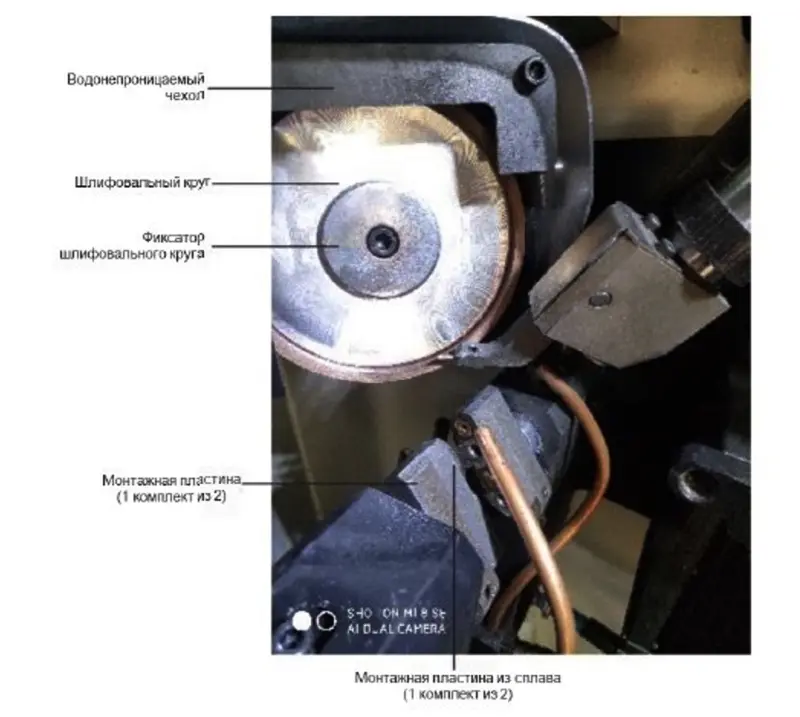

Заточной узел автоматически поворачивает шлифовальный круг на заданный по шкале угол. Таким образом, заточка пилы с попеременно-скошенными зубьями осуществляется за один проход – при заточке по задней грани. Благодаря этому обеспечивается наибольшая точность заточки с сохранением геометрии зубьев пилы.

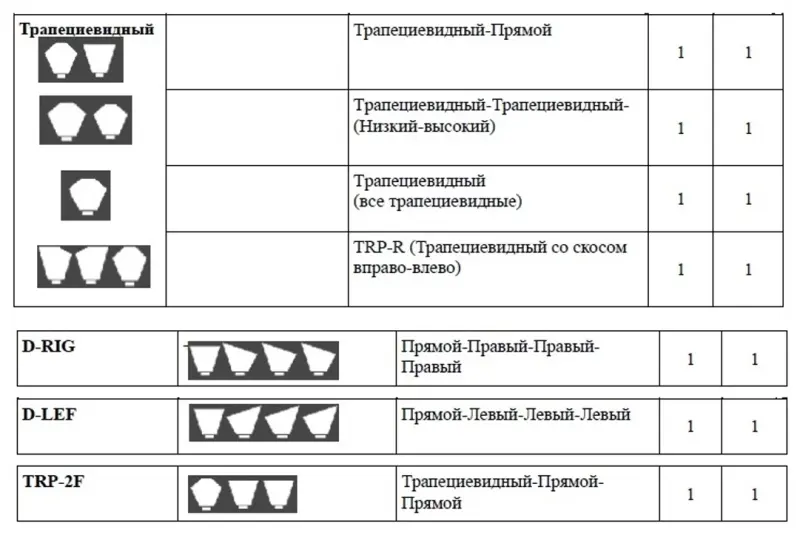

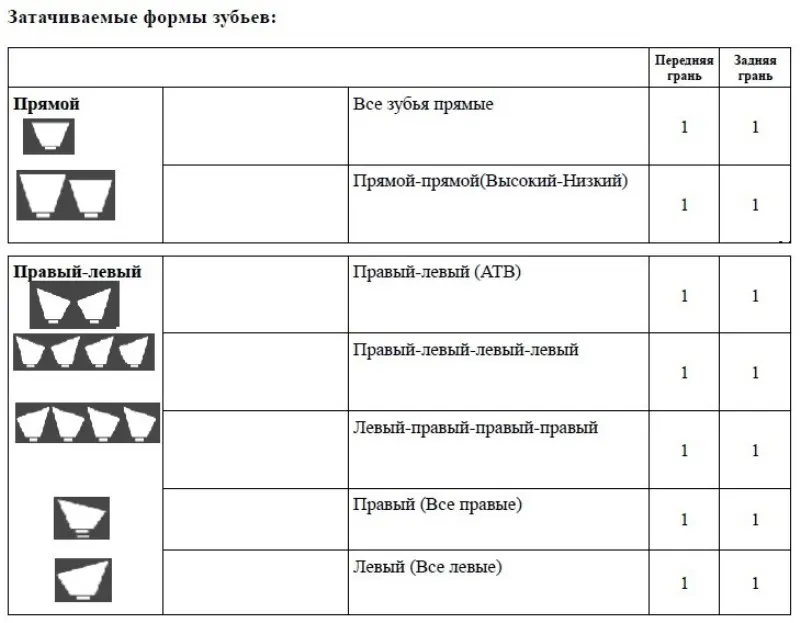

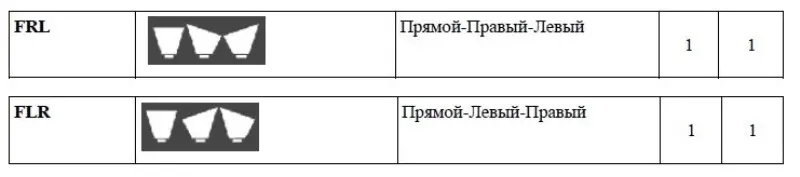

Ниже приведены основные виды форм зубьев дисковых пил и количество проходов в зависимости от затачиваемой грани.

• Заточка трапециевидной дисковой пилы по задней грани производится чашечным алмазным кругом за 1 проход: затачиваются 3 грани трапециевидного зуба (1-я, 2-я грани скошенные под 42 - 45 градусов и 3-я грань прямая) с последующим отскоком (при помощи сервопривода) при заточке прямого зуба, который ниже на 0,2 - 0,6 мм в зависимости от параметров дисковой пилы.
• Заточка пилы по передней грани осуществляется за 1 проход с предварительной заменой заточного круга (применяется тарельчатый алмазный круг)
