Drilling Work Cell №2. Роботизированная сверлильно-присадочная ячейка

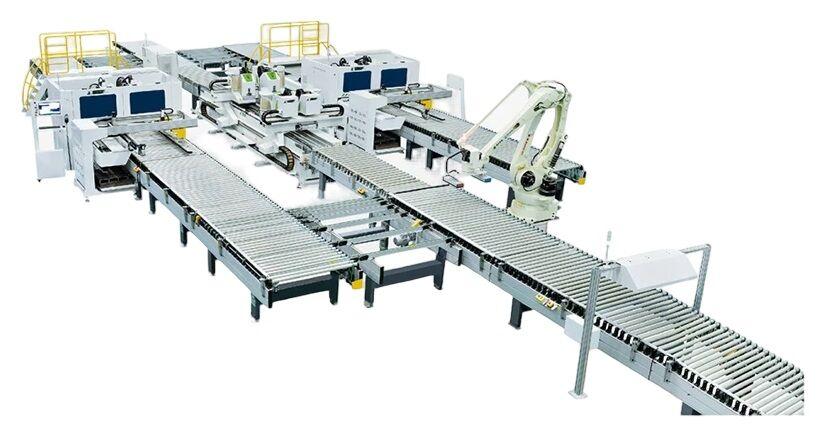

DRILLING WORK CELL №2 - это современный высокопроизводительный роботизированный сверлильно-присадочный комплекс с ЧПУ, предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных деталей с 5-ти и 6 сторон, а также фрезеровки технологических отверстий и выборки пазов.

Комбинация робота, двух обрабатывающих центров NCB612DL и станка N2508 идеально подходит для производства индивидуальных заказов. Робот позиционирует заготовку в нужном положении в соответствии с производственной задачей, далее деталь подается в зону ожидания, если обработка предыдущей детали еще не завершена, таким образом достигается максимальная эффективность производственного процесса.

Линия полностью автоматизирована и работает с деталями оснащенными этикетками со штрих-кодом. Данный комплекс обеспечивает сверление и фрезеровку всех карт присадки за один проход. Средняя производительность данного комплекса 5500 - 6000 деталей за 8-ми часовую смену.

Применяются на средних и крупных мебельных предприятиях, где необходима повышенная гибкость и при этом высокая  производительность. Станки в линии не требуют абсолютно никакой ручной перенастройки под каждую деталь, все настройки станка происходят автоматически после считывания сканером информации о параметрах детали и её карте присадки содержащейся на бирке. Сама же бирка наклеивается на деталь заблаговременно, во время операции раскроя. После считывания информации управляющая система ячейки подаёт команду роботу, а тот в свою очередь, распределяет детали между оборудованием.

В памяти управляющей системы создается библиотека содержащие различные карты присадок, а отработанные алгоритмы распределяют детали по станкам учитывая технологические возможности каждого из них, тем самым оптимизируя скорость обработки максимально сокращая циклы. Конструктив данной ячейки подразумевает дальнейшую автоматизацию, исключая персонал на входе и выходе заготовок.

В состав линии входит следующее оборудование:

• NCB612DL - 2 шт.
• N2508 - 1 шт.
• Шарнирно-сочлененный робот КAWASAKI robotics CP180L
