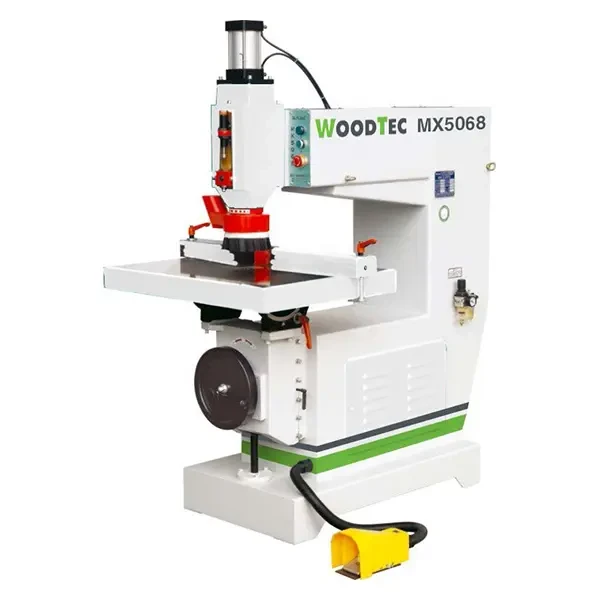

Копировально-фрезерный станок с верхним расположением шпинделя WoodTec MX 5068
- В наличии
- Код: MX 5068
Цену уточняйте
- +7 (707) 710-55-00Контроль качества
- +7 (776) 710-55-00Бухгалтерия
- +7 (747) 331-01-01Директор
Назначение
Предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках.
Характерные детали - это дверные полотна и мебельные фасады. Здесь выполняются два вида работ:
- Прямолинейное фрезерование рельефа на пласти
- Фрезерование на плоскости рисунка (например, ложной филенки) по копиру.
Порядок работы на станке
- В шаблоне из листового материала вырезается паз необходимого профиля.
- Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
- Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.
- Прямолинейное фрезерование можно выполнять по направляющей без шаблона.
Схемы обработки
Отличительные особенности
- Вертикальное перемещение стола осуществляется через педаль, не требуется компрессор
- Высокоскоростной шпиндель 18 000 об/мин
- В комплекте со станком цанга 12,7 мм
- Направляющую линейку со стола можно снять, а обкатной палец опустить под стол
Конструктивные особенности
 |
Направляющая линейка Для прямолинейной обработки на стол крепится направляющая линейка. При необходимости ее можно снять. |
 |
Аспирационный кожух Необходим для эффективного удаления стружки из зоны резания. Входит в комплект поставки. |
 |
Пневмопривод Вертикальный ход шпинделя от пневмоцилиндра. Осуществляется с помощью нажатия на педаль. |
 |
Угловая шкала Угол наклона стола определяется по угловой шкале. Жесткая фиксация стола с помощью винта, обеспечивает высокую точность размеров заготовки. |
 |
Подъем стола Регулировка высоты стола с помощью маховика. Механизм регулировки выполнен массивным, что снижает вибрационные нагрузки и гарантирует высокое качество обработки. |
|
|
Регулировка обкатного пальца Палец при необходимости можно быстро убирать под стол. |
 |

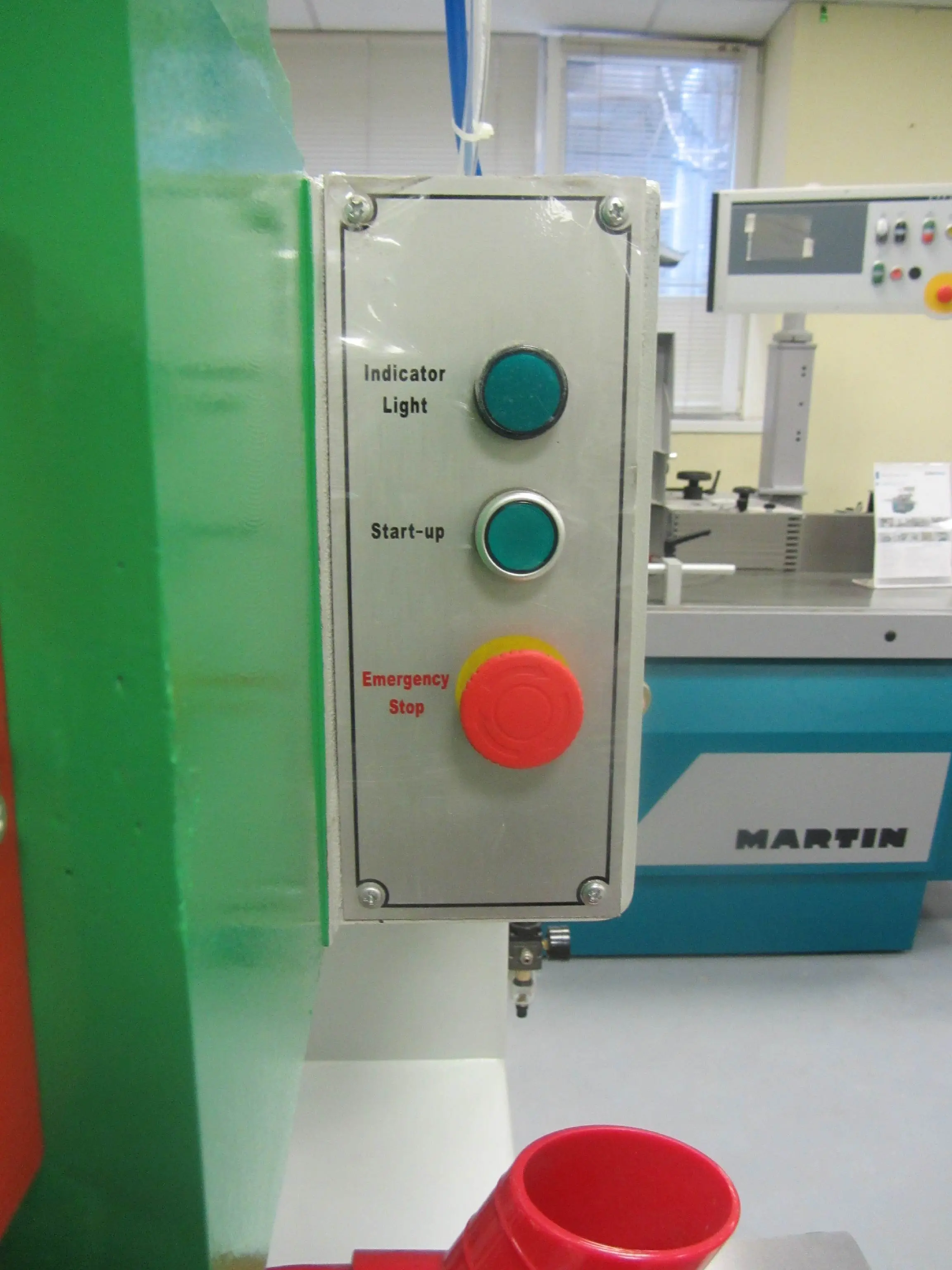

Панель управления Понятная и удобная панель управления не требует высококвалифицированного оператора. |
 |
Подготовка воздуха Увеличивает долговечность пневмосистемы и предохраняет её от попадания влаги.( |
| Основные | |
|---|---|
| Производитель | Woodtec |
| Страна производитель | Китай |
