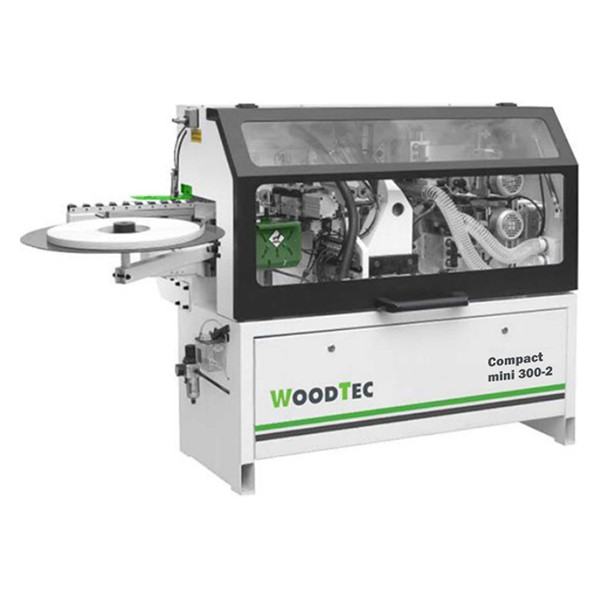

Кромкооблицовочный станок Woodtec Compact mini 300-2
- Нет в наличии
- Код: Compact mini 300-2
3 766 667 ₸
+7 (707) 710-55-00
Оператор
- +7 (776) 710-55-00Главный менеджер
- +7 (747) 710-55-00Директор
возврат товара в течение 14 дней по договоренности
Кромкооблицовочный станок Woodtec Compact mini 300-2Нет в наличии
3 766 667 ₸
Описание
Характеристики
Информация для заказа
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками.
АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Схема обработки
 |
 |
 |
 |
 |
| 1. Клеевой узел | 2. Пресс-группа | 3. Узел 2-х моторной торцовки | 4. Узел фрезеровки | 5. Узел полировальный |
Отличительные особенности
- Скорость подачи 8 м/мин;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
- 2-х моторный торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2мм;
- Циклевка радиусная / Полировальный узел (опция);
- Магазин подачи рулонного кромочного материала;
- Пульт управления на панели станка;
- Поддерживающий суппорт для габаритных заготовок;
- Регулятор сжатого воздуха.
Конструктивные особенности
 |
КЛЕЕВОЙ УЗЕЛ Клеевой бачок 1,5 л. и имеет нижнее расположение относительно клеенаносящего вала. - Винтовая точная настройка кол-ва клея. - Аккуратный клеевой шов. - Не требуется регулировка на толщину материала. |
 |
ТОРЦОВОЧНЫЙ АГРЕГАТ Промышленный двигатель (12 000 об/мин), 2 х 0,22 кВт. Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности: - простое линейное движение вверх-вниз; - простая схема пневматики; - призматические направляющие, которые в 5 раз стабильнее, чем круглые направляющие. |
 |
УЗЕЛ ФРЕЗЕРНЫЙСНЯТИЯ СВЕСОВ Два промышленных двигателя (12 000 об/мин), 2 х 0,37 кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм. Вертикальные копиры круглые большого диаметра: - осуществляют плавный заход на деталь; - исключают повреждение любой облицованной поверхности. Оснащены счетчиками точной настройки на разную толщину кромки. |
 |
ПОЛИРОВКА Полировка необходима для финишной обработки кромки. Данная операция обеспечивает: - Блеск обработанной поверхности. - Очищает от загрязнений. - Восстанавливает цвет после циклевочного узла. - Формирует микро радиус у тонкой кромки (притупляет острый край). |
 |
ПАНЕЛЬ УПРАВЛЕНИЯ Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали. |
 |
НАСТРОЙКА НА ТОЛЩИНУ ДЕТАЛИ С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации. |
 |
КОНВЕЙЕР Долговечная и надежная конструкция. Точное перемещение башмаков за счет полукруглой направляющей прошедшей специальную термообработку с помощью цепи. Износостойкие башмаки в сочетании с резиновыми прижимными роликами, расположенными в два ряда, обеспечивают точную транспортировку заготовок. |
 |
ПНЕВМОШТОК Предназначен для ограничения преждевременной подачи заготовки в зону обработки. |
Технические характеристики
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мин / макс, мм | 12 - 50 |
| Мин. размеры обрабатываемой детали, мм | 250 х 100 |
| Скорость подачи, м/мин | 8 |
| Мощность двигателя чистовой торцовки - 2 шт., кВт | 2 х 0,22 |
| Обороты пил, об/мин | 12 000 |
| Мощность двигателей фрезерного узла - 2 шт., кВт | 2 х 0,37 |
| Обороты, об/мин | 12 000 |
| Общая мощность, кВт | 3,7 |
| Питающее напряжение, В | 380 |
| Давление сжатого воздуха, Бар | 6,0 |
Габаритные размеры:
| Длина, мм | 2200 |
| Ширина, мм | 700 |
| Высота, мм | 1300 |
| Вес, кг | 600 |
| Основные | |
|---|---|
| Производитель | Woodtec |
| Страна производитель | Китай |
| Давление воздуха | 6 бар |
| Дополнительный сервис | Установка, Обучение, Сервисное обслуживание |
| Максимальная скорость подачи | 8 м/мин |
| Максимальная толщина кромки | 3 мм |
| Максимальная ширина кромки | 50 мм |
| Потребляемая мощность | 3.7 кВт |
| Состояние | Новое |
| Параметры сети | |
| Напряжение | 380 В |
- Цена: 3 766 667 ₸
